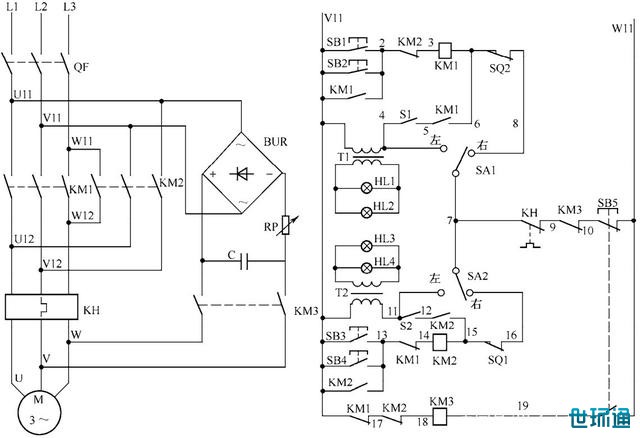

電動閥門控制電路如圖13-10所示。

      電路工作原理

      狀態選擇

      當電路處于熱備用狀態時，可以通過選擇 sa1、sa2 的開關方位確認主電路受控或不受控。當sa1(sa2)位于左邊時，km1(km2)的線圈退出工作；當sa1(sa2)位于右邊時，km1 (km2)的線圈投入工作。當sa1(sa2)位于左邊時，信號指示燈點亮，操作人員或檢修人員可以利用這一擋檢查控制電路是否得電；當sa1(sa2)位于右邊時，信號指示燈不亮，只要在發動閥門電動機后，信號指示燈hl1、hl2(hl3、hl4)才會閃耀發光。

      閥門打開

      合上電源開關qf，將選擇開關sa1置于右邊，按下sb1(或sb2)，電流依次通過v11→sb1(或sb2)→km2的接點(2—3)→km1線圈→sq2→sa1→kh的接點(7—9)→km3的接點(9—10)→sb5→w11，km1線圈得動作并自鎖，閥門電動機旋轉，翻開閥門。在km1的接點(5—6)接通后，亮光開關s1作業，紅燈hl1和綠燈hl2作亮光指示。當閥門開到極限方位時，sq2斷開，km1的線圈失電，其主觸頭復位，閥門電動機的電源被斷開，閥門電動機停止作業。

      閥門關閉

      將選擇開關sa2置于右邊，按下sb3(或sb4)，電流依次通過v11→sb3(或sb4)→km1的接點(13—14)→km2線圈→sq1→sa2→kh的接點(7—9)→km3的接點(9—10)→sb5→w11，km2線圈得吸合并自鎖，閥門電動機旋轉，關閉閥門。在km2的接點(12—15)接通后，亮光開關s2作業，紅燈hl3和綠燈hl4作亮光指示。當閥門關到極限方位時，方位開關sq1斷開，km2的線圈失電，其主觸頭復位，閥門電動機的電源被斷開，閥門電動機停止作業。

      手動定位

      在閥門打開或關閉過程中，可隨時按下停機按鈕sb5，其常閉接點斷開，使km1或km2的線圈失電釋放，電動機失電。同時，sb5的常開接點(19—w11)閉合，km3線圈得電吸合，其接點(9—10)斷開，避免km1或km2誤動作，km3的主觸頭閉合，使橋式整流器的輸出和電容器的儲能同時作用于電動機的繞組，產生制動力矩，使電動機瞬時停轉。這樣，可以使閥門準確無誤地按要求停到指定的方位。

      注意事項

      圖中可變電位器 rp 起限流作用，通過調整 rp 可獲得制動電流，一般能耗制動電流取4.5a。圖中電解電容器可按照閥門電動機的功率選用，假設閥門電動機的功率在2kw以下，可選用100～200μf的電容器；假設閥門電動機的功率在2～5.5kw之間，可選用400μf左右的電容器。電容器的耐壓在600v以上。
