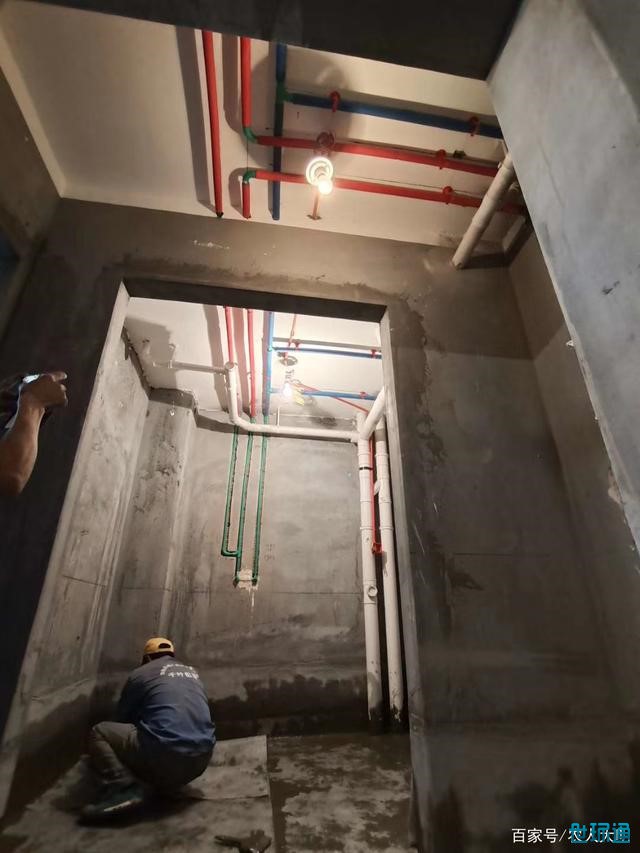

家裝水電改造冷熱水管走頂工藝，紅色隔音棉包的水管為熱水管，藍色隔音棉包的為涼水管，白顏色的粗管為廚房的主下水管，低處兩個絲頭為廚房洗菜盆的冷熱水，高處絲頭為天然氣熱水器的冷熱水頭。

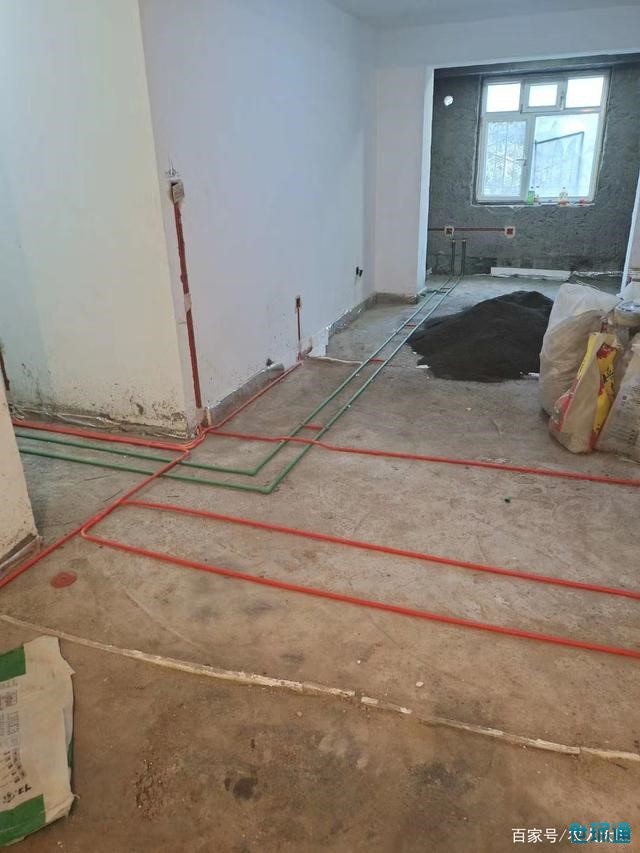

冷熱水管經過餐廳，客廳的管路走向。

家裝水電改造冷熱水管走頂工藝，紅色隔音棉包的水管為熱水管，藍色隔音棉包的為涼水管，低點的兩個頭子為洗臉盆冷熱水，高處的兩個頭子為淋浴的冷熱水。

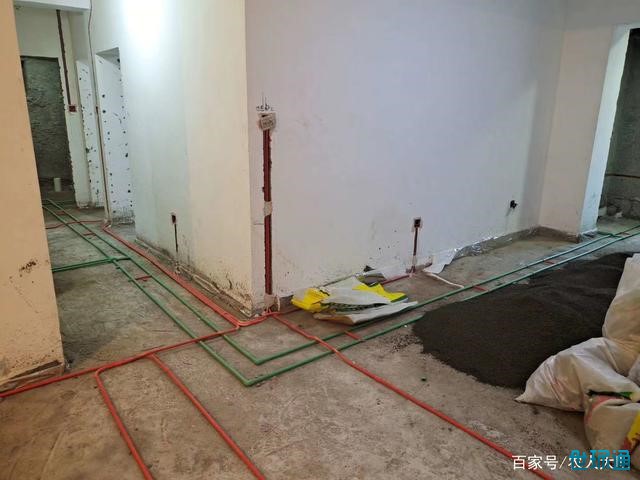

墻高處為客廳開關控制面板，紅管為強電線管，綠色管子為冷熱水管。

電腦桌預留的插座，電腦桌上邊一個插座 ，下邊四個雙聯盒子的插座。

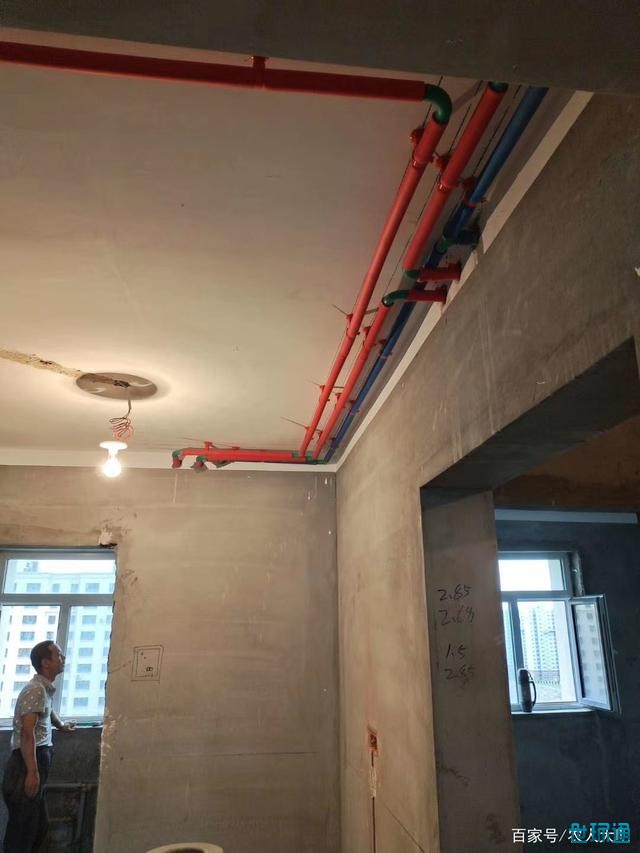

家裝水電改造冷熱水管走頂工藝，紅色隔音棉包的水管為熱水管，藍色隔音棉包的為涼水管。

臥室床頭預留的兩個插座一個單開雙控控制面板。

家裝水電改造冷熱水管走頂工藝，紅色隔音棉包的水管為熱水管，藍色隔音棉包的為涼水管，紅色pvc管為強電線管。

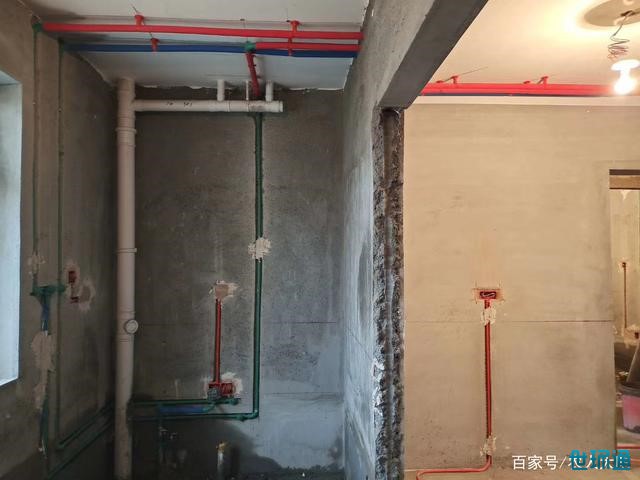

綠色管子為廚房熱水器出來的冷熱水管，紅管為強電線管。

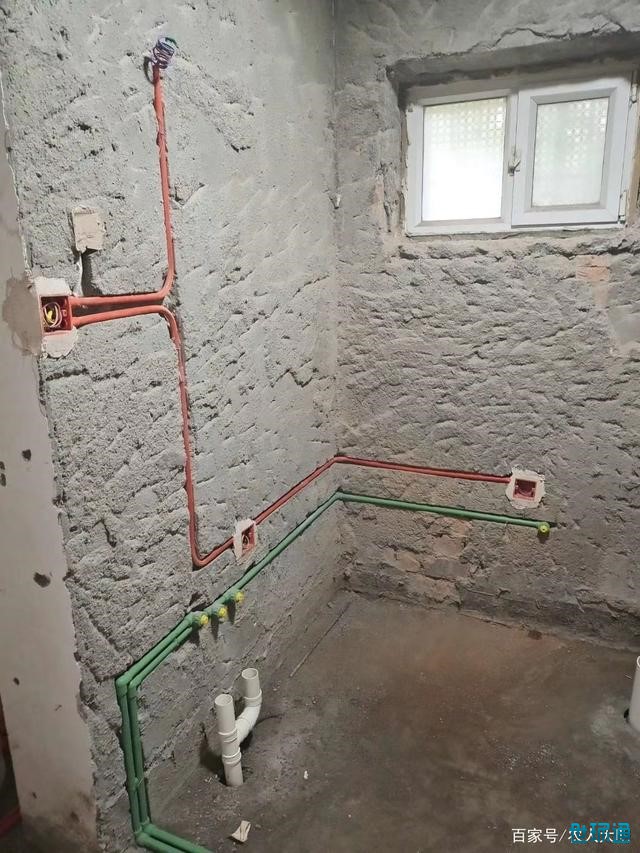

紅色為強電線管，綠色管子為衛生間冷熱水管，其中冷水直供馬桶，冷熱水直供洗臉盆。

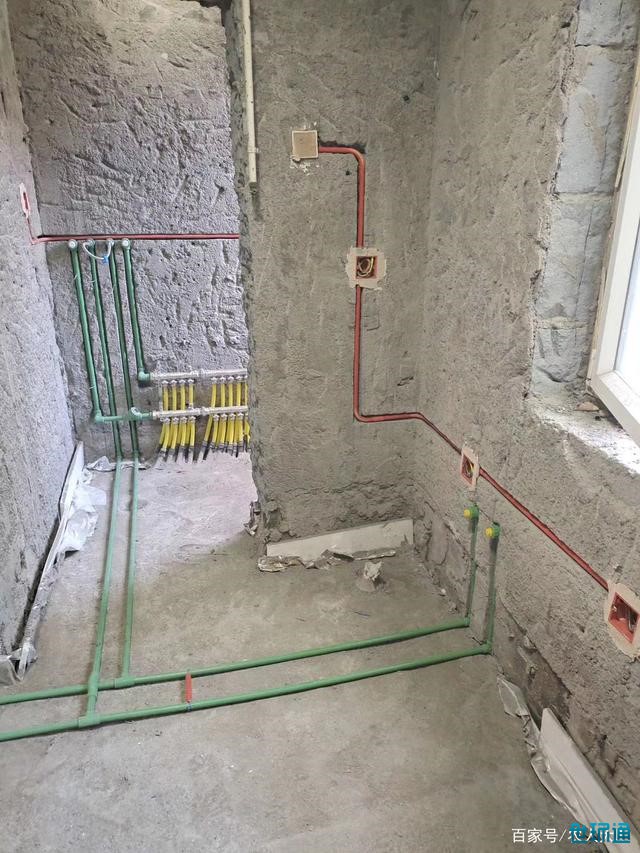

家裝水電改造冷熱水管預埋，黃色的管子為地暖管，綠色的管子為冷熱水管。紅色pvc為強電線管。

家裝水電改造冷熱水管走頂工藝，紅色隔音棉包的水管為熱水管，藍色隔音棉包的為涼水管。

家裝水電改造冷熱水管走頂工藝，紅色隔音棉包的水管為熱水管，藍色隔音棉包的為涼水管。
